Zásobníky teplej vody stacionárne 0,6 MPa
Bočné vývody
Nepriamovýhrevné ohrievače k postaveniu na zem v objemoch 100–250 litrov so smaltovanou nádobou a výkonným výmeníkom pre ohrev teplej úžitkovej vody (TUV) z externého zdroja.
Objem 200 litrov a 250 litrov se vyrába vo variante s dvoma výmeníkmi pre pripojenie dvoch zdrojov výhrevnej vody (napr. plynový kotol + alternatívny zdroj).
OKC – valcové ohrievače

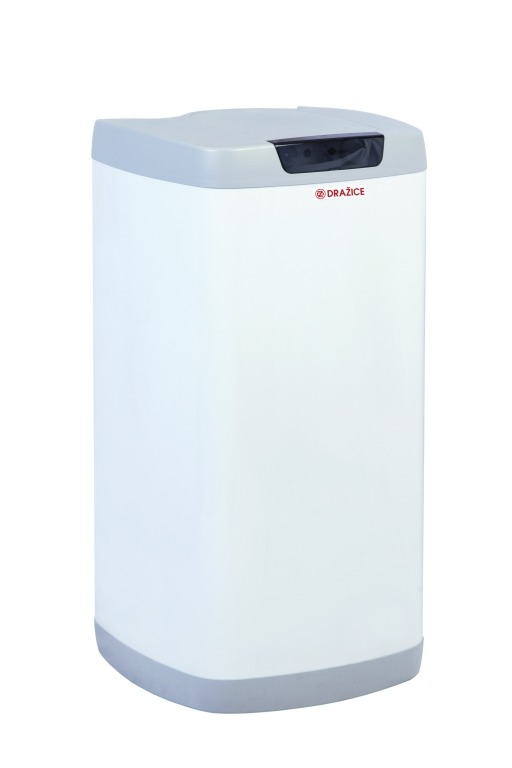

OKH – hranaté ohrievače
- Pri prepojení oboch výmeníkov do série môžeme získať zdroj TUV o výkone až 44 kW. Ohrievač je vybavený reguláciou teploty ohrevu TUV(termostat pre ovládanie trojcestného ventilu alebo obehového čerpadla) pre napätie 230 V/50 Hz, poistným ventilom a vývodom pre cirkuláciu.
Hlavné využitie
- Ohrev TUV celoročne výhrevnou vodou z plynového kotla pre zapojenie s prednostným ohrevom TUV.
Pre typ OKC x NTRR je možná kombinácia plynového kotla a alternatívneho zdroja energie alebo pri prepojení oboch výmeníkov do série nepriamovýhrevný zásobník pre kotle nad 24 kW.
Technické parametre ohrievačov
| Typ | OKC 100 NTR | OKC 125 NTR | OKC 160 NTR | OKC 200 NTR | OKC 250 NTR |
|---|---|---|---|---|---|
| Objem [l] | 95 | 115 | 145 | 210 | 250 |
| Hmotnosť [kg] | 57 | 69 | 77 | 95 | 107 |
| Výška ohrievača [mm] | 881 | 1046 | 1 235 | 1 330 | 1 508 |
| Priemer ohrievača [mm] | 524 | 524 | 524 | 584 | 584 |
| Výhrevná plocha spodného výmeníka [m2] | 1,08 | 1,45 | 1,45 | 1,45 | 1,45 |
| Maximálny prevádzkový tlak nádoby [MPa] | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 |
| Maximálny prevádzkový tlak výmeníka [MPa] | 1 | 1 | 1 | 1 | 1 |
| Pripojenie TUV | JS 3/4" | JS 3/4" | JS 3/4" | JS 3/4" | JS 3/4" |
| Pripojenie výhrevnej vody | JS 1" | JS 1" | JS 1" | JS 1" | JS 1" |
| Maximálna teplota TUV . [°C] | 80 | 80 | 80 | 80 | 80 |
| Doporučená teplota TUV . [°C] | 60 | 60 | 60 | 60 | 60 |
| Pripojovacie napätie | 1 P-EN AC 230 V/50 Hz | 1 P-EN AC 230 V/50 Hz | 1 P-EN AC 230 V/50 Hz | 1 P-EN AC 230 V/50 Hz | 1 P-EN AC 230 V/50 Hz |
| Menovitý tepelný výkon pri teplote výhrevnej vody 80 °C a prietoku 720 l/hod [W] | 24 000 | 32 000 | 32 000 | 32 000 | 32 000 |
| Doba ohrevu z 10 °C na 60 °C [min] | 14 | 17 | 23 | 28 | 36 |
| Elektrické krytie | IP 44 | IP 44 | IP 44 | IP 44 | IP 44 |
- TUV – teplá úžitková voda
| Typ | OKC 200 NTRR | OKC 250 NTRR |
|---|---|---|
| Objem [l] | 200 | 245 |
| Hmotnosť [kg] | 108 | 118 |
| Výška ohrievača [mm] | 1 330 | 1 508 |
| Priemer ohrievača [mm] | 584 | 584 |
| Teplomenná plocha [m2] | 1× 2 | 1× 2 |
| Maximálny prevádzkový tlak nádoby [MPa] | 0,6 | 0,6 |
| Maximálny prevádzkový tlak výmeníka [MPa] | 1 | 1 |
| Pripojenie TUV | JS 3/4" | JS 3/4" |
| Pripojenie výhrevnej vody | JS 1" | JS 1" |
| Maximálna teplota TUV . [°C] | 80 | 80 |
| Doporučená teplota TUV . [°C] | 60 | 60 |
| Pripojovacie napätie | 1 P-EN AC 230 V/50 Hz | 1 P-EN AC 230 V/50 Hz |
| Menovitý tepelný výkon pri teplote výhrevnej vody 80 °C a prietoku 720 l/hod [W] | 2× 24 000 | 2× 24 000 |
| Doba ohrevu z 10 °C na 60 °C [min] | 28/16 | 36/20 |
| Elektrické krytie | IP 44 | IP 44 |
- TUV – teplá úžitková voda
| Typ | OKC 100 NTR | OKC 125 NTR | OKC 160 NTR |
|---|---|---|---|
| Objem [l] | 95 | 115 | 145 |
| Hmotnosť [kg] | 57 | 69 | 77 |
| Výška ohrievača [mm] | 881 | 1046 | 1 235 |
| Šírka x hĺbka ohrievača [mm] | 520×520 | 520×520 | 520×520 |
| Výhrevná plocha spodného výmeníka [m2] | 1,08 | 1,45 | 1,45 |
| Maximálny prevádzkový tlak nádoby [MPa] | 0,6 | 0,6 | 0,6 |
| Maximálny prevádzkový tlak výmeníka [MPa] | 1 | 1 | 1 |
| Pripojenie TUV | JS 3/4" | JS 3/4" | JS 3/4" |
| Pripojenie výhrevnej vody | JS 1" | JS 1" | JS 1" |
| Maximálna teplota TUV . [°C] | 80 | 80 | 80 |
| Doporučená teplota TUV . [°C] | 60 | 60 | 60 |
| Pripojovacie napätie | 1 P-EN AC 230 V/50 Hz | 1 P-EN AC 230 V/50 Hz | 1 P-EN AC 230 V/50 Hz |
| Menovitý tepelný výkon pri teplote výhrevnej vody 80 °C a prietoku 720 l/hod [W] | 24 000 | 32 000 | 32 000 |
| Doba ohrevu z 10 °C na 60 °C [min] | 14 | 17 | 23 |
| Elektrické krytie | IP 44 | IP 44 | IP 44 |
- TUV – teplá úžitková voda

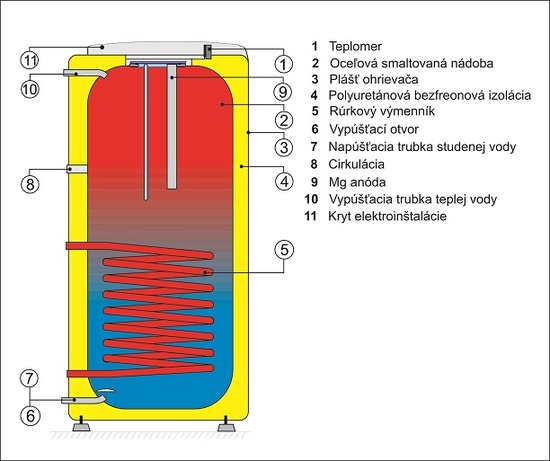

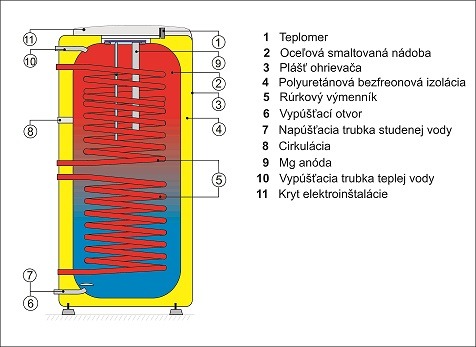

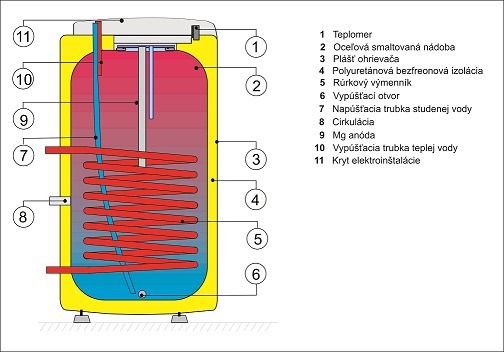

Rez ohrievačom vody
OKC 100÷160 NTR a OKH 100÷160 NTR
OKC 200÷250 NTR
OKC 200÷250 NTRR
