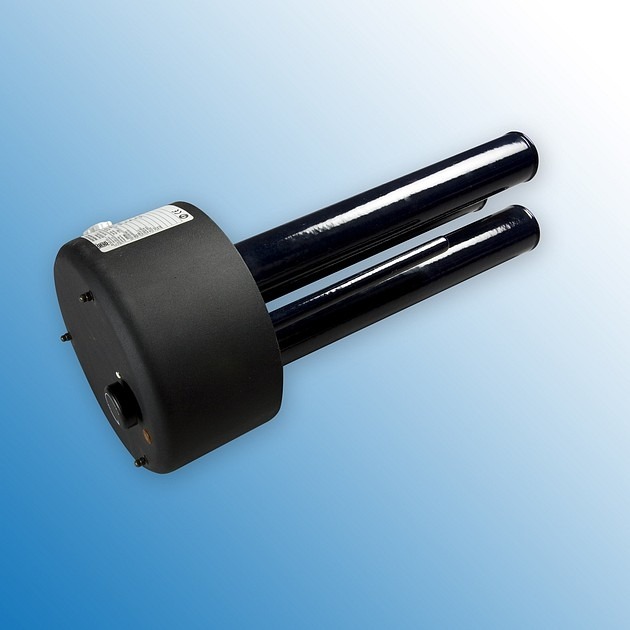

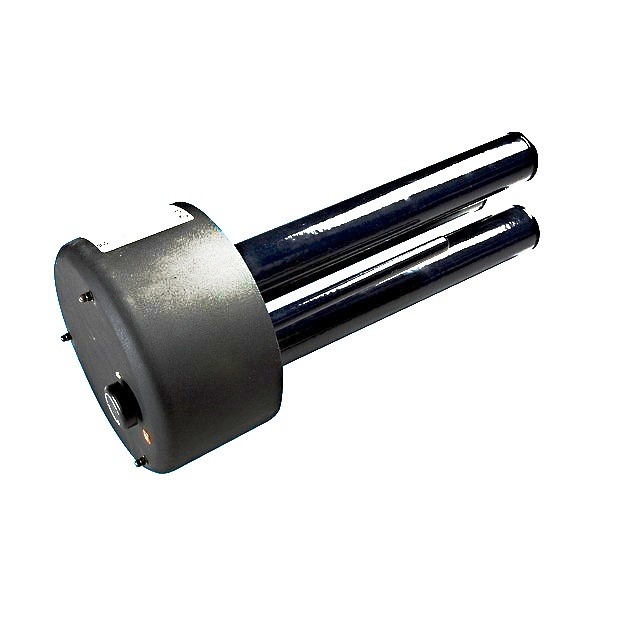

  • Vykurovacia príruba



Zariadenie na elektrický ohrev TUV pre montáž do prírubového otvoru ohrievačov typov OKCE 100–300 S, OKC 100–300 NTR(NTRR)/BP.

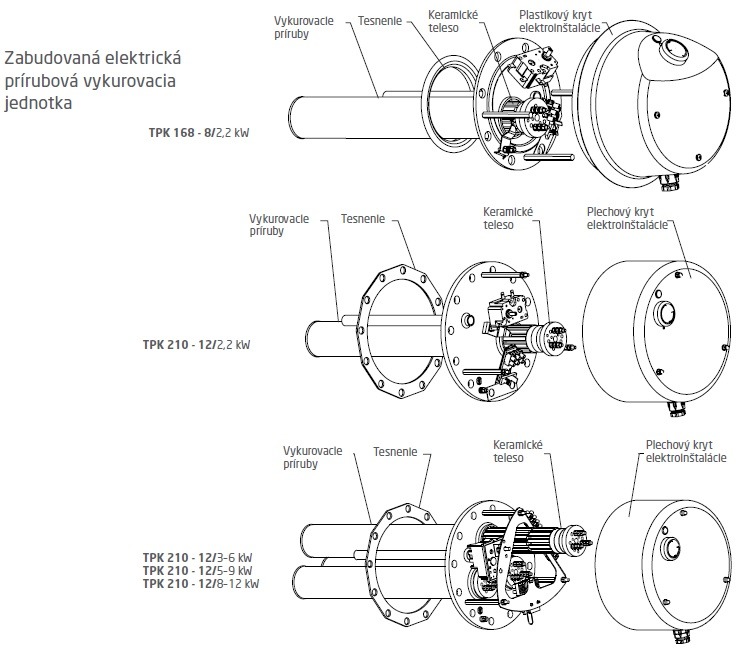

Vykurovacia jednotka je vybavená keramickými vykurovaciami telesami, prevádzkovým a bezpečnostným termostatom s rozsahom regulácie teploty TUV 0–77 °C. Vykurovacie príruby TPK 210/12 je možné použiť i do akumulačných nádrží s prírubou, teda NADv1, NADv3-v5 a NADo v1-v3.


Pri použití  redukčnej príruby 225/210  je možné vykurovacie jednotky TPK 210/12 použiť i pre typy OKC 750–1000 NTR (NTRR) / 1MPa a OKCE 750–1000/1MPa.

Technické parametre ohrievačov

Vykurovacia príruba
Pre objemy 100 až 250 lPre objem 300 lPre objem 300 l
TPK 168–8/2,2kWTPK 210–12/2,2kWTPK 210–12/3–6kW
TPK 168–8/2,2kWTPK 210–12/2,2kWTPK 210-12/5-9kW
  TPK 210-12/8-12kW

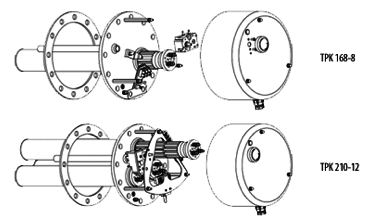

Vykurovacia príruba
TypTPK 168–8/2,2kWTPK 168–8/3kWTPK 210–12/2,2kW
Výkon [kW]2,232,2
Zapojenie1 PE-N AC 230 V/50 Hz1 PE-N AC 230 V/50 Hz1 PE-N AC 230 V/50 Hz
Dľžka telesa [mm]405405440
Elektrické krytieIP 24IP 24IP 24
Hmotnosť5 kg5 kg9 kg
Uchytenie8 x M108 x M1012 x M12
Vykurovacia príruba
TypTPK 210–12/3–6kWTPK 210-12/5-9kWTPK 210-12/8-12kW
Výkon [kW]3–4–65-7-98-10-12
Zapojenie3 PE-N AC 400 V/50 Hz3 PE-N AC 400 V/50 Hz3 PE-N AC 400 V/50 Hz
Dľžka telesa [mm]440550550
Elektrické krytieIP 24IP 24IP 24
Hmotnosť15 kg18 kg18 kg
Uchytenie12 x M1212 x M1212 x M12
