Príslušenstvo

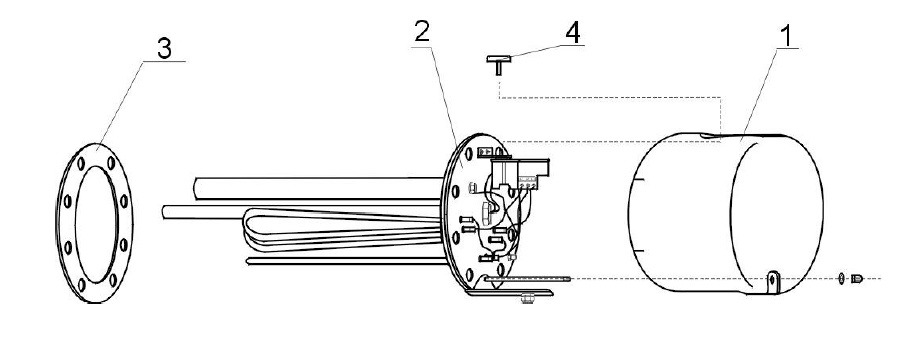

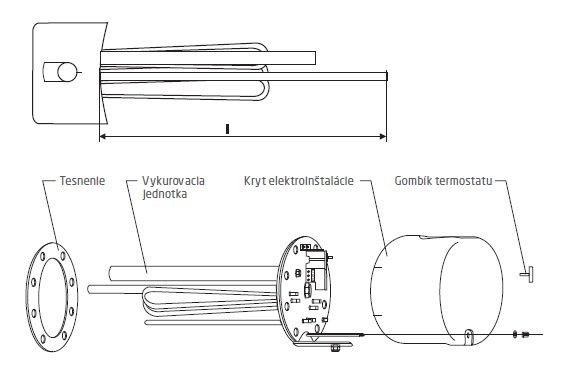

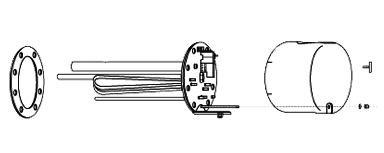

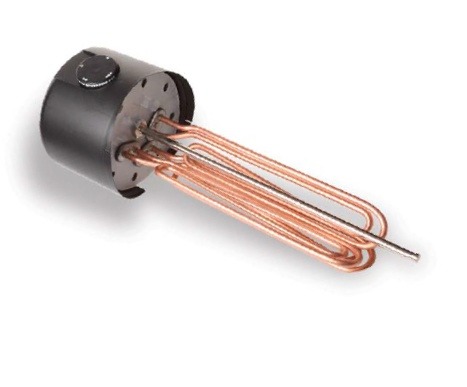

  • Vstavaná elektrická vykurovacia jednotka prírubová



Zariadenie na elektrický ohrev TUV pre montáž do prírubového otvoru ohrievačov typov OKC NTR(NTRR) /1 MPa alebo OKCE /1 MPa.

Vykurovacia jednotka je vybavená vykurovacími telesami, prevádzkovým a bezpečnostným termostatom s rozsahom regulácie teploty TUV 0–65 °C.


  • Typ REU, RDU, RDW a RSW s nemenným výkonom 2,5–15 kW je určený pre ohrievače OKC 300–500 NTR(NTRR)/1MPa a OKCE 400–500/1MPa.

    Pri použití   redukčnej príruby 225/150  je možné tieto jednotky použiť i pre typy OKC 750–1000 NTR(NTRR) / 1 MPa a OKCE 750–1000/1MPa.

    Typ SE 377 s voliteľným výkonom v rozsahu 8–11–16 kW je určený len pre ohrievače objemov 750 litrov a 1000 litrov.

    Typ SE 378 s voliteľným výkonom v rozsahu 9,5–14–19 kW je určený iba pre ohrievače objemov 1000 litrov a ohrievač OKCE 750 S/1MPa.

    Nie je možné použiť pre typy OKC 750 NTR/1MPa a OKC 750 NTRR/1MPa.

    Možnosť inštalácie jednotlivých teles do príslušného ohrievača si overte v tabulke (PDF).
  • Využitie:

  • Ako druhý výmeník pre ohrev celého objemu ohrievača, alebo k navýšeniu výkonu pevne zabudovaných výmeníkov v ohrievači.

Technické parametre ohrievačov

Vstavaná elektrická vykurovacia jednotka prírubová typovej rady R, SE (len pre OKC 300–1000 NTR, NTRR/1MPa a OKCE 400–1000 S/1MPa)
TypRDU 18–2,5RDU 18–2,5RDU 18–3RDU 18–3,8RDU 18–5RDU 18–6
Výkon [kW]2,52,533,856
Zapojenie1 PE-N AC 230 V/50 Hz3 PE-N AC 400 V/50 Hz3 PE-N AC 400 V/50 Hz3 PE-N AC 400 V/50 Hz3 PE-N AC 400 V/50 Hz3 PE-N AC 400 V/50 Hz
Dľžka telesa [mm]450450450450450450
Elektrické krytieIP 24IP 24IP 24IP 24IP 24IP 24
Vstavaná elektrická vykurovacia jednotka prírubová typovej rady R, SE (len pre OKC 300–1000 NTR, NTRR/1MPa a OKCE 400–1000 S/1MPa)
TypRDW 18–7,5RDW 18–10RSW 18–12RSW 18–15SE 377*SE 378*
Výkon [kW]7,51012158,0/11/169,5/14/19
Zapojenie3 PE-N AC 400 V/50 Hz3 PE-N AC 400 V/50 Hz3 PE-N AC 400 V/50 Hz3 PE-N AC 400 V/50 Hz3 PE-N AC 400 V/50 Hz3 PE-N AC 400 V/50 Hz
Dľžka telesa [mm]450450530630610750
Elektrické krytieIP 24IP 24IP 24IP 24IP 20IP 20
