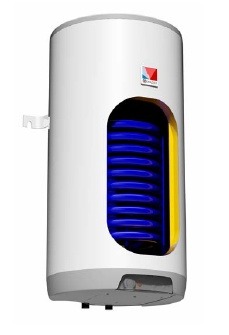

Kombinované ohrievače vody

Kombinované akumulačné ohrievače určené pre zavesenie na stenu o objemoch 80–200 litrov.

Horizontálné rozostupy kotvových skrutiek (450 mm) výrobca zachováva po celú dobu histórie výroby pre ľahšiu výmenu vyslužilých ohrievačov.

Možnosti ohrevu

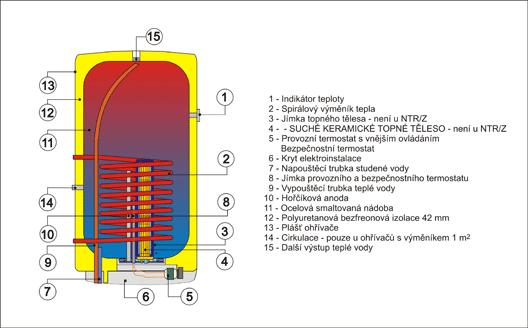

Elektrickou energiou. Keramické výhrevné teleso ovládané prevádzkovým termostatom a istené bezpečnostným termostatom (tepelnou poistkou).Teplotný rozsah 5–74 stupňov Celsia. Pripojovacie napätie 1-PE–N/AC 230 V/50 Hz. Elektrické krytie IP 45 umožňuje umiestenie ohrievača do zóny 1 podľa ČSN 33 2000–7–701.
Výmenníkom. Ohrievač je možné napojiť na externý teplovodný zdroj s max. teplotou 110 stupňov Celzia a tlaku 1 MPa. Podľa výkonu zdroja je nutné priradiť i ohrievač s príslušným výkonom výmenníka. Výmenník pracuje v nútenom obehu i v samotiažnom systéme. Čidlo regulácie vyhrevnej vody je možné vložiť do spoločnej objímky s čidlami elektroinštalácie.

Hlavné využitie
Príprava TUV pre objekty s teplovodným ústredným vykurovaním na plyn, tuhé paliva v zimnom období.
Ohrev elektrickou energiou mimo vykurovaciu sezónu s možnosťou využitia nízkého tarifu elektrickej energie (nočný prúd).
Príslušenstvo
Poistný ventil
Výbava na želanie
Cirkulačný vstup
Výhrevné teleso s výkonom 4 kW a zapojením 3 PE-N 400 V/50 Hz

Typ	OKC 80	OKC 100	OKC 125	OKC 160	OKC 180	OKC 200
	Závesné, zvislé – výmeník 0,41 m2	Závesné, zvislé – výmeník 0,7 m2	Závesné, zvislé – výmeník 0,7 m2	Závesné, zvislé – výmeník 0,7 m2	Závesné, zvislé – výmeník 0,7 m2	Závesné, zvislé – výmeník 0,7 m2
Objem [l]	75	95	120	147	175	195
Maximálny prevádzkový tlak nádoby [MPa]	0,6	0,6	0,6	0,6	0,6	0,6
Napätie [V]	230	230	230	230	230	230
Príkon [W]	2 000	2 000	2 000	2 000	2 200	2 200
Elektrické krytie	IP 45	IP 45	IP 45	IP 45	IP 45	IP 45
Výška ohrievača [mm]	736	881	1 046	1 235	1 200	1 300
Priemer ohrievača [mm]	524	524	524	524	584	584
Maximálna hmotnosť ohrievača bez vody [kg]	42	52	58	66	76	81
Doba ohrevu elektrickou energiou z 10 °C na 60 °C [hod]	2,5	3	3,8	5	5	5,5
Maximálny prevádzkový pretlak výmeníka [MPa]	1	1	1	1	1	1
Teplomenná plocha [m2]	0,41	0,68	0,68	0,68	0,68	0,68
Menovitý tepelný výkon pri teplote vyhrevnej vody 80 °C a prietoku 310 l/hod [W]	7 000	9 000	9 000	9 000	9 000	9 000
Doba ohrevu výmeníkom z 10 °C na 60 °C [min]	50	48	55	75	77	86
Menovitý tepelný výkon pri teplote výhrevnej vody 80 °C a prietoku 720 l/hod [W]	9 000	17 000	17 000	17 000	17 000	17 000
Doba ohrevu výmeníkom z 10 °C na 60 °C [min]	32	23	28	35	40	45

Typ	OKC 100/1 m2	OKC 125/1 m2	OKC 160/1 m2	OKC 180/1 m2	OKC 200/1 m2
	Závesné, zvislé – výmeník 1 m2	Závesné, zvislé – výmeník 1 m2	Závesné, zvislé – výmeník 1 m2	Závesné, zvislé – výmeník 1 m2	Závesné, zvislé – výmeník 1 m2
Objem [l]	95	120	160	180	200
Maximálny prevádzkový tlak nádoby [MPa]	0,6	0,6	0,6	0,6	0,6
Napätie [V]	230	230	230	230	230
Príkon [W]	2 000	2 000	2 000	2 200	2 200
Elektrické krytie	IP 45	IP 45	IP 45	IP 45	IP 45
Výška ohrievača [mm]	881	1 046	1 235	1 200	1 300
Priemer ohrievača [mm]	524	524	524	584	584
Maximálna hmotnosť ohrievača bez vody [kg]	58	64	72	82	88
Doba ohrevu elektrickou energiou z 10 °C na 60 °C [hod]	3	3,8	5	5	5,5
Maximálny prevádzkový pretlak výmeníka [MPa]	1	1	1	1	1
Teplomenná plocha [m2]	1,08	1,08	1,08	1,08	1,08
Menovitý tepelný výkon pri teplote vyhrevnej vody 80 °C a prietoku 720 l/hod [W]	24 000	24 000	24 000	24 000	24 000
Doba ohrevu výmeníkom z 10 °C na 60 °C [min]	14	17	23	26	28
