Kombinované ohrievače vody

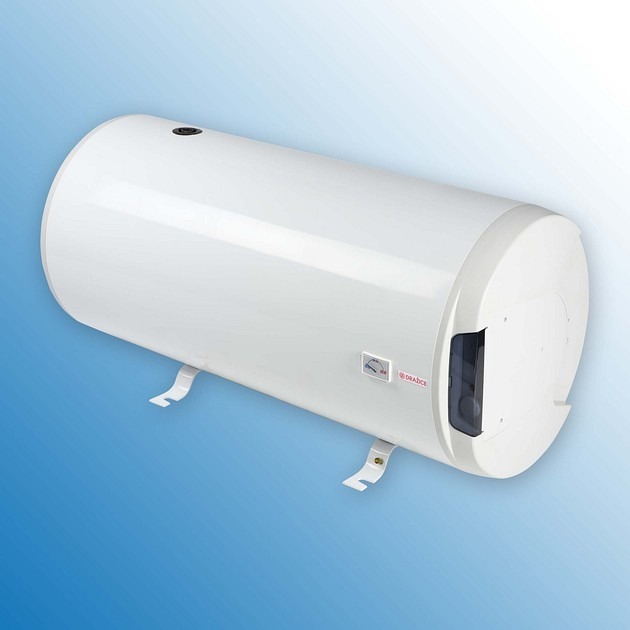

Kombinovaný akumulačný ohrievač s vodorovnou pracovnou polohou je určený do priestorov s nedostatkom miesta o objemoch 125–200 litrov.

Ohrievač môže byť upevnený na stene pomocou dodávaných konzol alebo pripevnený vo vodorovnej polohe ku vhodnej konštrukcii pomocou závesov(nutné priobjednať).

Vždy je treba počítať s dostatkom miesta nad a pod ohrievačom pre montáž prívodného potrubia.

Možnosti ohrevu
Elektrickou energiou.
Keramické výhrevné teleso ovládané prevádzkovým termostatom a istené bezpečnostným termostatom (tepelnou poistkou).Teplotný rozsah 5–74 stupňov Celzia. Pripojovacie napätie 1-PE–N/AC 230 V/50 Hz. Elektrické krytie IP 44 umožňuje umiestenie ohrievača do zóny 2 podľa ČSN 33 2000–7–701.
Výmenníkom.
Ohrievač je možné napojiť na externý teplovodný zdroj s max. teplotou 110 stupňov Celzia a tlaku 0,4 MPa. Ohrev zaisťuje výkonný dvojplášťový výmeník vrstvením teplej vody. Výmeník ohreje najprv vodu v hornej časti nádoby a potom ohrieva spodné vrstvy objemu. Tento spôsob postupného ohrevu je vhodný zvlášť na samoťažné ústredné vykurovanie a malé samoťažné solárne systémy. Výmeník pracuje v nútenom obehu aj v samoťažnom systéme. Čidlo regulácie výhrevnej vody je možné vložiť do spoločnej objímky s čidlami elektroinštalácie.

Hlavné využitie
Príprava TUV pre objekty s teplovodným ústredným vykurovaním na plyn, tuhé palivé v zimnom období.
Ohrev elektrickou energiou mimo vykurovaciu sezónu s možnosťou využitia nízkého tarifu elektrickej energie(nočný prúd).
Príslušenstvo
Poistný ventil
Sada závesov pre upevnenie na vodorovnú konštrukciu
Výbava na želanie
Cirkulačný vstup
Výhrevné teleso s výkonom 4 kW a zapojením 3 PE-N 400 V/50 Hz — len u OKCV 180 a OKCV 200

Typ	OKCV 125	OKCV 160	OKCV 180	OKCV 200
Objem [l]	125	160	180	200
Maximálny prevádzkový tlak nádoby [MPa]	0,6	0,6	0,6	0,6
Napätie [V]	230	230	230	230
Príkon [W]	2 000	2 000	2 000	2 000
Elektrické krytie	IP 45	IP 45	IP 45	IP 45
Dĺžka ohrievača [mm]	1 046	1 235	1 187	1 287
Priemer ohrievača [mm]	524	524	584	584
Maximálna hmotnosť ohrievača bez vody [kg]	59	68	80	84
Doba ohrevu elektrickou energiou z 10 °C na 60 °C [hod]	3,8	5	5	5,5
Maximálny prevádzkový pretlak výmeníka [MPa]	0,4	0,4	0,4	0,4
Teplosmenná plocha [m2]	0,7	0,7	0,7	0,7
Menovitý tepelný výkon pri teplote výhrevnej vody 80 °C a prietoku 310 l/hod [W]	10 260	10 260	11 000	11 000
Doba ohrevu výmeníkom z 10 °C na 60 °C [min]	43	53	63	72
Menovitý tepelný výkon pri teplote výhrevnej vody 80 °C a prietoku 720 l/hod [W]	16 800	16 800	16 800	16 800
Doba ohrevu výmeníkom z 10 °C na 60 °C [min]	26	35	38	43
