Akumulačné nádrže


  • S vnútorným zásobníkom

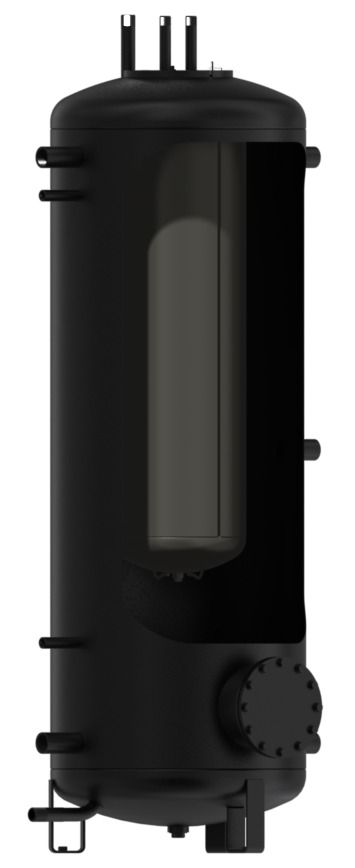

    NADO 500, 750, 1000 v1



Akumulačné nádrže NADO sú vyrábané v dvoch vyhotoveniach ako typ NAD s prírubou v rozestupe skrutiek 210 mm pre montáž prírubovej jednotky TPK.  V štandardnom vyhotovení je príruba zaslepená.
Nádrž obsahuje vnútorný smaltovaný zásobník o objeme od 100, 160 a 200 litrov.

Akumulačné nádrže sú dodávané bez izolácie.  Izolácia je dodávaná len na objednávku.



Technické parametre ohrievačov

TypNADO 500/100 v1, NADO 500/160 v1, NADO 500/200 v1NADO 750/100 v1, NADO 750/160 v1, NADO 750/200 v1NADO 1000/100 v1, NADO 1000/160 v1, NADO 1000/200 v1
Objem vykurovacej vody v nárži [l]383 680907
 305829829
 265562789
Objem vnútorného zásobníka / výmenníka pre ohrev TV [l]929292
 170170170
 210210210
Maximálny tlak nádoby [MPa]0,30,30,3
Maximálny tlak vnútornej nádoby [MPa]0,60,60,6
Maximálna teplota vykurovacej vody v nádobe [°C]909090
Maximálna teplota úžitkovej vody vo vnútornej nádobe [°C]909090
Teplovýmenná plocha zásobníka TV [m2]1,251,251,25
 1,621,621,62
 1,951,951,95
Výdatnosť teplej vody 40 ° C pri teplote zásobníka 53 ° C a vstupnej vode 15 ° C / prietok TV [l / (l / min)]260 / 5260 / 5260 / 5
 490 / 5490 / 5490 / 5
 750 / 5750 / 5750 / 5
Výdatnosť teplej vody 40 ° C pri teplote zásobníka 80 ° C a vstupnej vode 15 ° C / prietok TV [l / (l / min)]650 / 5650 / 5650 / 5
 1170 / 51170 / 51170 / 5
 1450 / 51450 / 51450 / 5
Hmotnosť [kg]118143160
125151168
132157174
Max. veľkosť vykurovacej jednotky TPK 210-12 [počet x kW]1 x 121 x 121 x 12

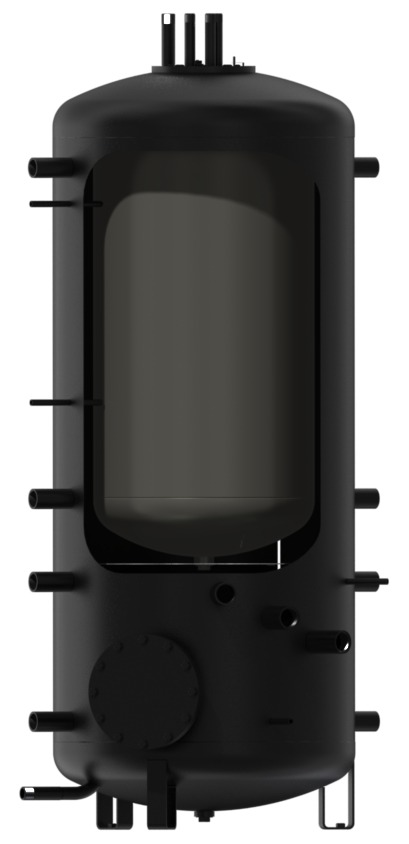

TypNADO 500/300 v1NADO 750/250 v1
Objem vykurovacej vody v nárži [l]196512
Objem zásobníka TV [l]279260
Maximálny tlak nádoby [MPa]0,30,3
Maximálny tlak vnútornej nádoby [MPa]0,60,6
Maximálna teplota vykurovacej vody v nádobe [°C]9090
Maximálna teplota úžitkovej vody vo vnútornej nádobe [°C]9090
Teplovýmenná plocha zásobníka TV [m2]2,582,15
Výdatnosť teplej vody 40 ° C pri teplote zásobníka 53 ° C a vstupnej vode 15 ° C / prietok TV [l / (l / min)]260 / 10490 / 10
Výdatnosť teplej vody 40 ° C pri teplote zásobníka 80 ° C a vstupnej vode 15 ° C / prietok TV [l / (l / min)] 650 / 101170 / 10
Hmotnosť [kg] 146184
Max. veľkosť vykurovacej jednotky TPK 210-12 [počet x kW]1 x 12 s redukciou1 x 12 s redukciou
Max. veľkosť vykurovacej jednotky TJ 6/4" [počet x kW] 1 x 9 (2 x 4,5)3 x 9
