Zásobníky teplej vody stacionárne 0,6 MPa

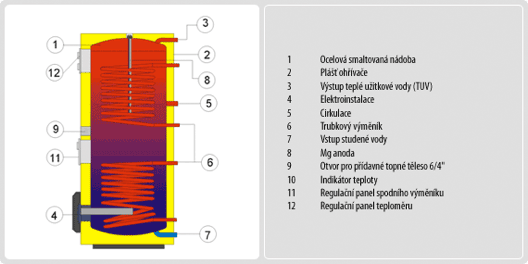

Novšia rada smaltovaných nepriamovýhrevných ohrievačov k postaveniu na zem v objemoch 100–300 litrov so smaltovanou nádobou a výkonným jedným alebo od typu 200 litrov dvoma výmeníkmi pre ohrev TUV z externého zdroja alebo kombináciou rôzných zdrojov.

Pri prepojení oboch výmeníkov do série môžeme získať zdroj TUV o výkone až 57 kW.

Ohrievač je vybavený reguláciou teploty TUV (termostat pre ovládanie trojcestného ventilu alebo obehového čerpadla) pre napätie 230 V/50 Hz, vývodom pre cirkuláciu a do 200 litrov poistným ventilom.
V dolnej časti ohrievača je umiestnený revízny prírubový otvor pre čistenie vnútra nádoby s namontovaným pomocným elektrickým ohrevom.
Pri použití ohrievača pre solárny systém je pri ohrievačoch nad 200 litrov k dispozícii hrdlo 6/4", umiestnené nad solárnym výmenníkom pre elektrickú výhrevnú jednotku TJ z príslušenstva.

Hlavné využitie
Ohrev TUV celoročne výhrevnou vodou z plynového kotla pre zapojenie s prednostným ohrevom TUV alebo kombinovaná prevádzka výhrevná voda a elektrická energia.

Od objemu OKC 200 NTRR je možná kombinácia plynového kotla, alternatívneho zdroja energie alebo solárneho systému.

Pri prepojení oboch výmeníkov do série možeme získať nepriamovýhrevný zásobník pre kotle nad 24 kW v kombinácii s elektrickou energiou.

Stacionárny 0,6 MPa – vstavané výhrevné teleso do príruby 2,2 kW
Typ	OKCE 100 NTR/2,2 kW	OKCE 125 NTR/2,2 kW	OKCE 160 NTR/2,2 kW	OKCE 200 NTR/2,2 kW	OKCE 250 NTR/2,2 kW
Objem [l]	96	115	155	200	250
Hmotnosť [kg]	59	71	80	95	106
Výška ohrievača [mm]	881	1046	1 018	1 328	1 508
Priemer ohrievača [mm]	524	524	584	584	584
Maximálny prevádzkový tlak nádoby [MPa]	0,6	0,6	0,6	0,6	0,6
Maximálny prevádzkový tlak výmeníka [MPa]	1	1	1	1	1
Maximálna teplota výhrevnej vody [°C]	110	110	110	110	110
Maximálna teplota TUV . [°C]	80	80	80	80	80
Výhrevná plocha spodného výmeníka [m2]	1	1,45	1,45	1,45	1,45
Výhrevná plocha horného výmeníka [m2]	–	–	–	–
Výkon spodného/horného výmeníka (SV/HV) [kW]	24	32	32	32	32
Trvalý výkon TUV .*/SV ./HV . [l/hod]	610	990	990	990	990
Doba ohrevu z 10 °C na 60 °C (výmeníkom) [min]	14	14	17	22	28
Doba ohrevu z 10 °C na 60 °C (výhrevnou jednotkou) [hod]	3	3,5	4,5	5,5	6,8
Elektrické krytie	IP 44	IP 44	IP 44	IP 44	IP 44

Stacionárny 0,6 MPa – vstavané výhrevné teleso do príruby 2,2 kW
Typ	OKCE 300 NTR/2,2 kW	OKCE 300 NTR/3–6 kW
Objem [l]	300	300
Hmotnosť [kg]	116	122
Výška ohrievača [mm]	1 597	1 597
Priemer ohrievača [mm]	670	670
Maximálny prevádzkový tlak nádoby [MPa]	0,6	0,6
Prevádzkový tlak výhrevnej vody [MPa]	1	1
Maximálna teplota výhrevnej vody [°C]	110	110
Maximálna teplota TUV . [°C]	80	80
Výhrevná plocha spodného výmeníka [m2]	1,5	1,5
Výkon spodného/horného výmeníka (SV/HV) [kW]	35	35
Trvalý výkon TUV .*/SV ./HV . [l/hod]	1 100	1 100
Doba ohrevu z 10 °C na 60 °C (výmeníkom) [min]	24	24
Doba ohrevu z 10 °C na 60 °C (výhrevnou jednotkou) [hod]	8,5	6-3
Elektrické krytie	IP 44	IP 44

Stacionárny 0,6 MPa – vstavané výhrevné teleso do príruby 2,2 kW
Typ	OKCE 200 NTRR/2,2 kW	OKCE 250 NTRR/2,2 kW	OKCE 300 NTR/2,2 kW	OKCE 300 NTR/3–6 kW
Objem [l]	195	245	295	295
Hmotnosť [kg]	106	116	132	138
Výška ohrievača [mm]	1 328	1 508	1 597	1 597
Priemer ohrievača [mm]	584	584	670	670
Maximálny prevádzkový tlak nádoby [MPa]	0,6	0,6	0,6	0,6
Prevádzkový tlak výhrevnej vody [MPa]	1	1	1	1
Maximálna teplota výhrevnej vody [°C]	110	110	110	110
Maximálna teplota TUV . [°C]	80	80	80	80
Výhrevná plocha spodného výmeníka [m2]	1	1	1,5	1,5
Výkon spodného/horného výmeníka (SV/HV) [kW]	2× 24	2× 24	35/27	35/27
Trvalý výkon TUV .*/SV ./HV . [l/hod]	670/650; 1 080**	670/650; 1 080**	1 100/760	1 100/760
Doba ohrevu z 10 °C na 60 °C (výmeníkom) [min]	28/16	36/20	24/16	24/16
Doba ohrevu z 10 °C na 60 °C (výhrevnou jednotkou) [hod]	5,5	6,8	8,5	6-3
Elektrické krytie	IP 44	IP 44	IP 44	IP 44
